جعبه کنترل و محافظت از پمپ تک





1. 4 حالت برنامه اصلی وجود دارد:



** منبع آب مخزن بالا و پایین آب **: این برنامه به طور خاص برای مدیریت آب بین مخازن آب فوقانی و تحتانی طراحی شده است.

** تأمین آب فشار **: برنامه دوم با کنترل فشار ، اتصال با سوئیچ فشار ، بر تأمین آب تمرکز دارد.

** تخلیه فاضلاب **: برنامه سوم به حذف کارآمد فاضلاب می پردازد.

** کنترل دوره زمانی خالص **: برنامه نهایی کنترل مبتنی بر زمان را ارائه می دهد و به کاربران این امکان را می دهد تا عملیات پمپ را با توجه به فواصل زمانی خاص برنامه ریزی کنند.

به طور خلاصه ، این چهار کاربردی و پایین آب مخزن آب ، تأمین آب فشار ، تخلیه فاضلاب و کنترل دوره زمانی خالص راه حل های جامع برای کارهای مختلف مدیریت آب. هر برنامه برای پرداختن به چالش ها و الزامات خاص ، اطمینان از کارآیی ، قابل اعتماد و پایدار آب در صنایع و محیط های مختلف طراحی شده است.

کاربرد	سوئیچ 2 قطب	شرح
1	0 0	مخزن به مخزن.
2	1 1	کنترل پمپ تقویت کننده توسط سوئیچ فشار.
3	0 1	زهکشی براساس سنسور سطح.
4	1 0	شروع و متوقف کردن زمان. [ترمینال سنسور را لغو می کند]
1 سوئیچ قطب (گزینه)
5	1	کنترل حرارتی

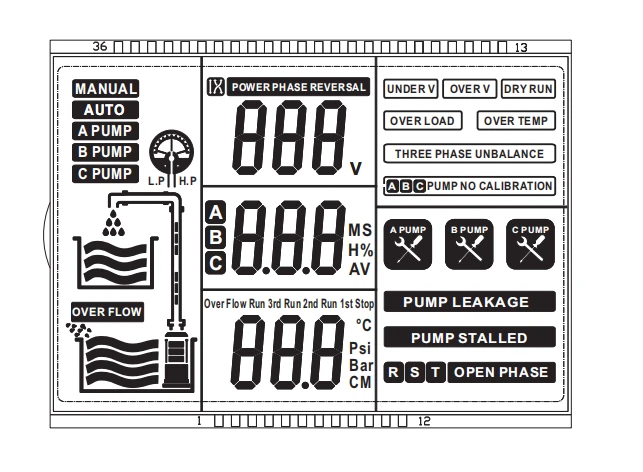

2. نمایش LCD.

این سیستم با نمایش ولتاژ و جریان در زمان واقعی ، یک راه حل جامع نظارت را ارائه می دهد و به کاربران این امکان را می دهد تا در مورد پارامترهای الکتریکی که برای عملکرد کارآمد پمپ آب بسیار مهم هستند ، آگاه باشند. این ارائه داده های در زمان واقعی تضمین می کند که هرگونه نوسانات یا ناهنجاری در منبع تغذیه می تواند به سرعت شناسایی و مورد بررسی قرار گیرد ، در نتیجه قابلیت اطمینان کلی سیستم را افزایش می دهد.

علاوه بر نمایش زمان واقعی ولتاژ و جریان ، پویایی کار پمپ آب با فرمت پویا ارائه می شود. این بدان معنی است که کاربران می توانند وضعیت عملیاتی پمپ را از طریق بازنمایی های گرافیکی یا شاخص های متحرک ، که درک بصری از عملکرد آن را ارائه می دهد ، تجسم کنند.

علاوه بر این ، این سیستم مجهز به مکانیسم تشخیص گسل است که قابلیت های تشخیصی آن را تقویت می کند. در صورت بروز نقص یا وضعیت غیر طبیعی ، نماد مربوطه در رابط شروع به چشمک زدن می کند و توجه فوری را به این مسئله جلب می کند. این هشدار بصری به عنوان یک شاخص سریع از مشکلات احتمالی ، مانند گرمای بیش از حد ، بیش از حد ، فشار کم یا خرابی مکانیکی ، به کاربران این امکان را می دهد تا به سرعت اقدامات اصلاحی را انجام دهند. با ادغام این ویژگی ها ، سیستم نه تنها عملکرد پمپ را کنترل می کند بلکه مداخله به موقع را نیز برای جلوگیری از آسیب بیشتر یا خرابی بیشتر تضمین می کند.

به طور کلی ، این ترکیب از نمایش داده های زمان واقعی ، خروجی پویا پویایی پمپ و نمادهای نشان دهنده گسل ، یک محیط نظارت کاربر پسند و بسیار کاربردی را ایجاد می کند. این کار برای هر دو متخصص فنی که به بینش های مفصلی و اپراتورهای عمومی نیاز دارند که برای حفظ عملکرد صاف پمپ آب نیاز به اطلاعات روشن و در دسترس دارند.



3. عملیات اساسی

حفاظت هسته فعال شده توسط پارامتر Calibartion







دکمه	عملیات F از کتابچه راهنمای کاربر ، خودکار به کتابچه راهنمای کاربر
حالت تنظیم کردن	[پارامتر 012تنظیم کنید 00]- کتابچه راهنمای خودکار / خودکار به کتابچه راهنمای کاربر [پارامتر 012روی 01 تنظیم کنید]- تمام دکمه های قفل شده در حالت خودکار. برای غیرفعال کردن "حالت" برای 5sec. سپس پمپ متوقف می شود و کنترلر به حالت دستی تغییر می کند.



دکمه	عملدرکتابچه راهنمای
شروع	در صورت عدم کار ، پمپ باید شروع شود.
توقف	در صورت دویدن ، پمپ باید متوقف شود.
توقف و سپس حالت	نمایش پنج سوابق شکست آخر را نشان می دهد.
متوقف شوید و سپس شروع کنید	نمایش زمان اجرای انباشت را نشان می دهد.
برای اطمینان از محافظت از پمپ و موتور ، کالیبراسیون پارامترهای کنترلر به محض اجرای پمپ به استانداردهای عملیاتی ضروری است. بعد از هر کار نصب یا نگهداری ، کالیبراسیون را انجام دهید.
شروع یا دکمه فروشگاه	کالیبراسیون پارامتر: در حالت دستی "شروع" را فشار دهید ، به پمپ زمان دهید تا به طور معمول اجرا شود و سپس "شروع" را نگه دارید (تقریباً 5-10 sec) یادکمه "فروشگاه" را فشار دهید (دکمه روی صفحه اصلی با کلاه زرد). کنترلر صدای "DI" ایجاد می کند. اکنون کنترل کننده باید به مشخصات فعلی موتور کالیبره شود.
توقف	پارامتر پاک کردن: اطمینان حاصل کنید که پمپ کار را متوقف کرده و "Stop" را نگه دارید تا زمانی که کنترلر صدای "DI" ایجاد کند. (تقریباً 5-10 sec را نگه دارید). اکنون کنترل کننده باید از همه کالیبراسیون ها پاک شود.
