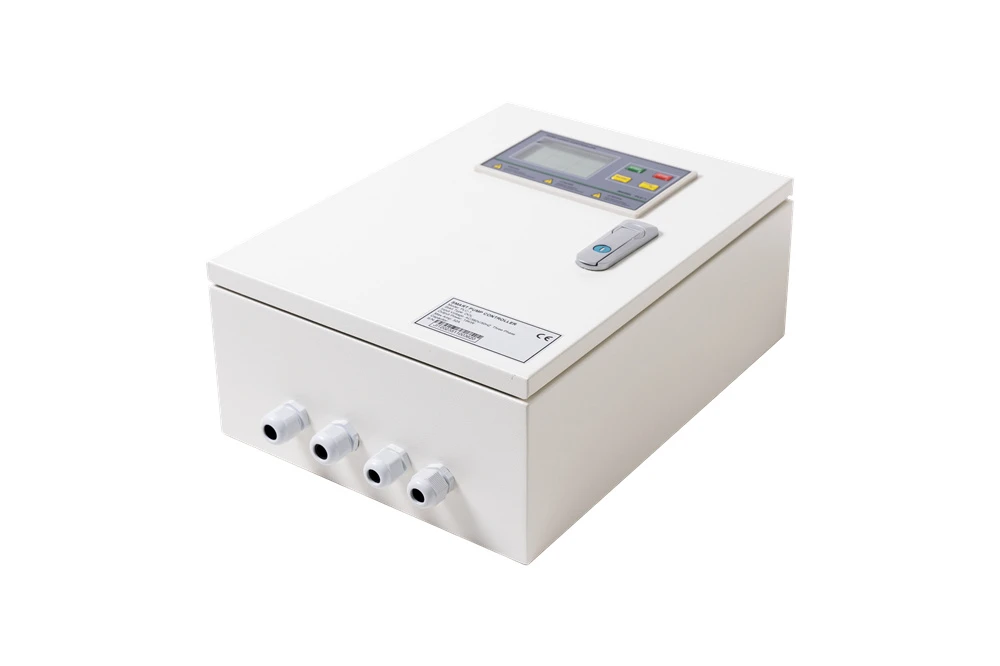

2 کنترلر پمپ هوشمند پمپ

از انتخاب محصولات ما قدردانی می کنیم و قول می دهیم به ارائه خدمات دوستانه و مفید به شما ادامه دهیم.

یک سیستم کنترل و حفاظت بصری و قابل برنامه ریزی برای پمپ های سانتریفیوژ، خط لوله، دوبلکس و سه فاز غوطه ور چاه عمیق، در میان انواع دیگر، کنترل کننده پمپ هوشمند است.



کنترلر می تواند با استفاده از تاسیسات الکتریکی مختلف به طرق مختلف کار کند. پروب یا سنسور بدون در چاه یک مشخصه کلیدی است که کنترل کننده را از جعبه کنترل پمپ روشن/خاموش استاندارد متمایز می کند. طراحی منحصر به فرد ما نیاز به یک پروب یا سنسور نصب در چاه را از بین می برد و محافظت بسیار حساس و قابل اعتمادی را در برابر کارکرد خشک پمپ ارائه می دهد.



نام تجاری: OEM

شماره مدل سازنده:PCH32 PLUS

کار در: 3 فاز 220v/380v/415v

پمپ کار :0.75-15کیلووات

محفظه پلاستیکی: IP 65

کنتاکتور MCB/AC:CHNT

نوع: کنترل پنل متناوب دوبلکس

ولتاژ نامی: 120/208/240V/380V/415V AC

آمپر: 9 تا 32 آمپر

نوع پمپ سازگار: پمپ / تقویت کننده / پمپ گمانه

تعداد پمپ های کنترل شده: 2

مکان: داخل/خارج

نوع محفظه: IP65

اندازه محفظه: 342 * 292 * 119 میلی متر

تغییر برنامه: توسط سوئیچ Dip

کاربرد شامل:

• برای انتقال آب از مخزن پایین به مخزن بالایی توسط پروب مایع یا سوئیچ شناور استفاده می شود
• برای تقویت کننده توسط سوئیچ فشار و مخزن فشار اعمال می شود.
• برای بالا بردن فاضلاب توسط پروب مایع یا سوئیچ شناور استفاده می شود
• برای پمپ زهکشی با سوئیچ شناور piggy-back اعمال می شود
• برای انتقال آب از مخزن پایین به مخزن بالایی توسط فرستنده سطح (4-20mA) استفاده می شود
• اعمال شده برای تقویت کننده توسط فرستنده فشار (4-20mA)
• برای بالا بردن فاضلاب توسط ترانسمیتر سطح (4-20mA) اعمال شد

مورد	حفاظت	ارزش	تذکر دهید	نوع خطا
1	آمپر تریپ حفاظت از اجرای خشک	75 درصد آمپر دویدن کالیبره شده	در تنظیمات منو	خطای بازیابی
2	زمان پاسخگویی سفر حفاظت از اجرای خشک	5s	در تنظیمات منو
3	زمان بازیابی محافظت از اجرای خشک	45m	در تنظیمات منو
4	آمپر تریپ حفاظت از بیش از حد بار	130% آمپر دویدن کالیبره شده	در تنظیمات منو	خطای بازیابی
5	زمان پاسخگویی سفر حفاظت بیش از حد	5S (زمان معکوس)	در نرم افزار ثابت شد
6	زمان بازیابی حفاظت اضافه بار	4m	در تنظیمات منو
7	پمپ آمپر تریپ حفاظتی Stalled	180 درصد آمپر دویدن کالیبره شده	در تنظیمات منو	خطای بازیابی
8	زمان پاسخگویی سفر حفاظتی متوقف شده پمپ	1s	در نرم افزار ثابت شد
9	تحت حفاظت ولتاژ ولتاژ قطع	304v	در تنظیمات منو	خطای بازیابی
10	زمان پاسخگویی تحت حفاظت ولتاژ	6s	در نرم افزار ثابت شد
11	زمان بازیابی تحت حفاظت ولتاژ	4m	در تنظیمات منو
12	ولتاژ قطع حفاظت از بیش از ولتاژ	437v	در تنظیمات منو	خطای بازیابی
13	زمان پاسخگویی سفر حفاظت بیش از ولتاژ	6s	در نرم افزار ثابت شد
14	زمان بازیابی حفاظت بیش از ولتاژ	4m	در تنظیمات منو
15	فاز باز			خطای بازیابی
16	معکوس فاز			خطای بازیابی
17	سرریز			خطای بازیابی
18	بیش از دمای			خطای بازیابی
19	نشت آب			خطای بازیابی





دارا بودن بیش از 20 سال تخصص در ایجاد، بررسی و پیشرفت کنترلرهای متخصص پمپ آب،

نتیجه تلاش ما کنترل کننده های بالابر فاضلاب ما، سری PCH است. تمام قابلیت ها و ویژگی های مورد نیاز مشتریان ما را دارد و با چند تنظیم ساده پارامتر تقریباً می تواند عملکرد چندین ماشین را انجام دهد.

تنظیمات کاربرپسند آن به طور قابل ملاحظه ای عمر پمپ را طولانی تر می کند و عملکرد راه اندازی یک دکمه آن به طور موثر پمپ آب را حفظ می کند.

سیستم هشدار سرریز قوی آن در صورت افزایش سریع حجم آب با فعال کردن همزمان آژیر خارجی و بلندگو، مشتری را مطلع می کند.

همچنین می تواند به طور دقیق شروع و توقف پمپ های آب را با استفاده از ورودی های سوئیچ و آنالوگ مدیریت کند.





1). سطح مایع معمولی در سامپ

سطح مایع به پروب 3# می رسد (سوئیچ شناور A: سطح بالا)، جعبه کنترل تک پمپ را به

اجرا؛ سطح مایع به پروب 2 # کاهش می‌یابد (سوئیچ شناور A: سطح پایین)، توقف تک پمپ.

هنگامی که سطح مایع تغییر می کند، جعبه کنترل پمپ های دوگانه را به طور خودکار به کار می اندازد

پروب 2# و پروب 3# (سوئیچ شناور A: سطح بالا-پایین)



2). جریان اضافی در سامپ

هنگامی که تک پمپ به سمت زهکشی کار می کند، سطح مایع در حوضچه همچنان به پروب 4 # افزایش می یابد.

(سوئیچ شناور B: سطح بالا)، جعبه کنترل دستور می دهد تا پمپ دیگری به طور همزمان کار کند.

زهکشی، تا زمانی که سطح مایع به پروب 2 # کاهش یابد (سوئیچ شناور A&B: سطح پایین)، دو پمپ

دویدن را متوقف نخواهد کرد



3). سرریز در سامپ

هنگامی که پمپ های دوگانه به طور همزمان کار می کنند، سطح مایع در سامپ همچنان به Probe افزایش می یابد

5# (سوئیچ شناور C: سطح بالا)، جعبه کنترل زنگ هشدار را به صدا در می آورد. هنگامی که سطح مایع کاهش می یابد

به Probe 5# (Switch Float C Down Level)، جعبه کنترل هشدار هشدار را به صدا در نمی آورد



4).عملکرد گشت خودکار (ضد زنگ).

در حالت خودکار، اگر جعبه کنترل پمپ های دوگانه را به مدت ده روز کار نمی کند، دستگاه را کنترل کنید

به پمپ A دستور می دهد تا به مدت 3 ثانیه کار کند و پس از فاصله 10 ثانیه دستگاه کنترل را متوقف کند

دستور دهید پمپ B به مدت 3 ثانیه کار کند و متوقف شود.

Auto Patrol می تواند از زنگ زدگی پمپ و مسدود شدن پروانه به دلیل عدم کارکرد طولانی مدت جلوگیری کند
