چه پروتکل های ارتباطی برای اتصال کنترل پنل 3 فاز پمپ به PLC استفاده می شود؟

به عنوان تامین کنندهکنترل پنل پمپ 3 فاز، من اغلب با سؤالات مشتریان در مورد پروتکل های ارتباطی مورد استفاده برای اتصال یک کنترل پنل پمپ 3 فاز به یک کنترل کننده منطقی قابل برنامه ریزی (PLC) مواجه می شوم. در این پست وبلاگ، پروتکل های ارتباطی مختلف مناسب برای این اتصال را بررسی می کنم و ویژگی ها، مزایا و کاربردهای آنها را مورد بحث قرار می دهم.

درک اصول

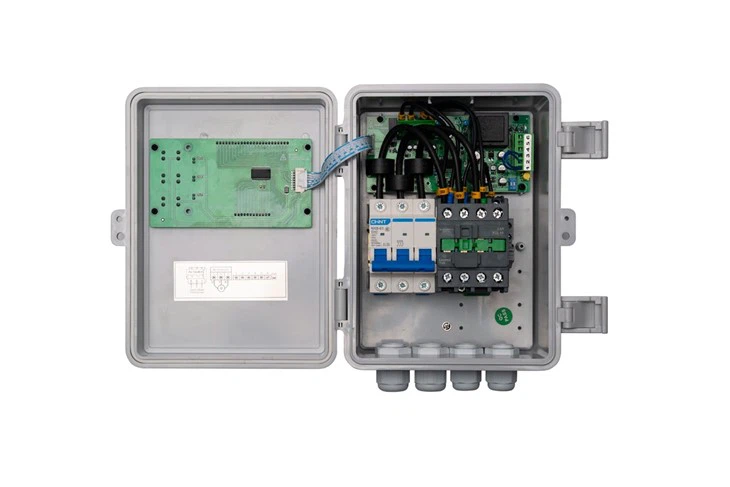

قبل از اینکه پروتکل های ارتباطی خاص را بررسی کنیم، ضروری است که نقش پنل کنترل پمپ 3 فاز و PLC را در یک سیستم پمپاژ درک کنیم. الفکنترل پنل پمپ 3 فازبرای مدیریت و کنترل عملکرد یک پمپ سه فاز طراحی شده است. این می تواند پارامترهایی مانند وضعیت پمپ، جریان موتور و دما را کنترل کند و عملکردهایی مانند راه اندازی، توقف و محافظت از پمپ را انجام دهد. از سوی دیگر، PLC یک کامپیوتر دیجیتالی است که برای اتوماسیون فرآیندهای صنعتی مانند کنترل ماشین آلات در خطوط مونتاژ کارخانه، وسایل تفریحی یا وسایل روشنایی استفاده می شود. با اتصال پنل کنترل پمپ 3 فاز به یک PLC، می توانیم به کنترل متمرکز، نظارت و ثبت اطلاعات سیستم پمپ دست یابیم.

پروتکل های ارتباطی محبوب

مدباس

Modbus یکی از پرکاربردترین پروتکل های ارتباطی در اتوماسیون صنعتی است. این یک پروتکل ارتباطی باز و سریال است که توسط Modicon (اکنون اشنایدر الکتریک) در سال 1979 توسعه یافته است. Modbus امکان برقراری ارتباط بین چندین دستگاه متصل به یک شبکه مانند یک کنترل پنل پمپ 3 فاز و یک PLC را فراهم می کند.

ویژگی ها و مزایا

• سادگی: پیاده سازی و پیکربندی Modbus نسبتاً آسان است و آن را به یک انتخاب محبوب برای سیستم های پمپاژ کوچک تا متوسط ​​تبدیل می کند.
• سازگاری: توسط طیف گسترده ای از دستگاه ها، از جمله اکثر PLC ها و پانل های کنترل پمپ، پشتیبانی می شود و یکپارچگی یکپارچه را تضمین می کند.
• مقیاس پذیری: Modbus می تواند تا 247 دستگاه را در یک شبکه پشتیبانی کند که امکان گسترش سیستم پمپاژ را در آینده فراهم می کند.

برنامه های کاربردی
Modbus معمولاً در برنامه هایی استفاده می شود که در آن نظارت و کنترل در زمان واقعی سیستم پمپ مورد نیاز است، مانند تصفیه خانه های آب، سیستم های آبیاری و ایستگاه های پمپاژ صنعتی.

پروفیباس

Profibus خانواده ای از پروتکل های ارتباطی دیجیتال است که برای اتصال دستگاه های میدانی (مانند سنسورها و محرک ها) به یک سیستم کنترل مرکزی مانند PLC استفاده می شود. این استاندارد به طور گسترده در اروپا پذیرفته شده است و در سایر نقاط جهان نیز محبوبیت پیدا می کند.

ویژگی ها و مزایا

• سرعت بالا: Profibus می تواند به سرعت انتقال داده تا 12 مگابیت بر ثانیه دست یابد، که آن را برای برنامه هایی که در آن به ارتباط سریع نیاز است، مناسب می کند.
• قابلیت اطمینان: از مکانیزم عبور رمز برای اطمینان از ارتباط قابل اعتماد بین دستگاه ها حتی در محیط های سخت صنعتی استفاده می کند.
• انعطاف پذیری: Profibus از هر دو حالت ارتباط master-slave و peer-to-peer پشتیبانی می کند و توپولوژی های مختلف شبکه را امکان پذیر می کند.

برنامه های کاربردی
Profibus معمولاً در برنامه هایی استفاده می شود که ارتباطات پرسرعت و قابل اعتماد بسیار مهم است، مانند تولید خودرو، پردازش مواد غذایی و نوشیدنی، و تولید برق.

اترنت/IP

اترنت/IP یک پروتکل شبکه اترنت صنعتی است که مزایای اترنت و پروتکل صنعتی مشترک (CIP) را ترکیب می کند. این یک استاندارد باز است که توسط انجمن Open DeviceNet Vendor Association (ODVA) توسعه یافته است و به طور گسترده در اتوماسیون صنعتی استفاده می شود.

ویژگی ها و مزایا

• پهنای باند بالا: اترنت/IP می تواند از نرخ انتقال داده تا 1 گیگابیت بر ثانیه پشتیبانی کند و پهنای باند کافی برای انتقال داده های بزرگ را فراهم کند.
• سازگاری: این مبتنی بر فناوری استاندارد اترنت است که از سازگاری با شبکه ها و دستگاه های اترنت موجود اطمینان می دهد.
• سهولت ادغام: اترنت/IP از زیرساخت شبکه مشابه شبکه های اداری استفاده می کند و ادغام با سایر سیستم ها مانند سیستم های برنامه ریزی منابع سازمانی (ERP) را آسان می کند.

برنامه های کاربردی
اترنت/IP معمولاً در برنامه‌هایی استفاده می‌شود که در آنها انتقال داده با سرعت بالا و ادغام با سایر سیستم‌ها مورد نیاز است، مانند کارخانه‌های هوشمند، اتوماسیون ساختمان و سیستم‌های حمل و نقل.

CANopen

CANopen یک پروتکل ارتباطی سطح بالا بر اساس گذرگاه شبکه کنترل کننده (CAN) است. این یک استاندارد باز است که توسط سازمان CiA (CAN in Automation) توسعه یافته است و به طور گسترده در اتوماسیون صنعتی، خودرو و برنامه های حمل و نقل استفاده می شود.

ویژگی ها و مزایا

• کم هزینه: CANopen از توپولوژی اتوبوس ساده و ارزان استفاده می کند که آن را به یک راه حل مقرون به صرفه برای سیستم های پمپاژ کوچک تا متوسط ​​تبدیل می کند.
• قابلیت اطمینان: از یک سیستم ارتباطی مبتنی بر پیام استفاده می کند که انتقال داده قابل اعتماد را حتی در محیط های پر سر و صدا فراهم می کند.
• انعطاف پذیری: CANopen از طیف گسترده ای از پروفایل های دستگاه پشتیبانی می کند و امکان ادغام آسان انواع مختلف دستگاه ها را فراهم می کند.

برنامه های کاربردی
CANopen معمولا در برنامه هایی استفاده می شود که در آنها ارتباطات مقرون به صرفه و قابل اعتماد مورد نیاز است، مانند سیستم های کنترل آسانسور، ماشین آلات متحرک و سیستم های انرژی تجدید پذیر.

انتخاب پروتکل ارتباطی مناسب

هنگام انتخاب یک پروتکل ارتباطی برای اتصال یک کنترل پنل 3 فاز پمپ به PLC، چندین فاکتور باید در نظر گرفته شود، از جمله:

• سیستم مورد نیاز: الزامات خاص سیستم پمپاژ مانند تعداد دستگاه ها، فاصله بین دستگاه ها و سرعت انتقال داده، مناسب ترین پروتکل ارتباطی را تعیین می کند.
• سازگاری: پروتکل ارتباطی باید با دستگاه های موجود در سیستم مانند PLC و کنترل پنل 3 فاز پمپ سازگار باشد.
• هزینه: هزینه پیاده سازی و نگهداری پروتکل ارتباطی شامل هزینه سخت افزار، نرم افزار و آموزش باید در نظر گرفته شود.
• مقیاس پذیری: پروتکل ارتباطی باید از گسترش آینده سیستم پمپاژ پشتیبانی کند و امکان افزودن دستگاه ها و عملکردهای جدید را فراهم کند.

نتیجه گیری

در نتیجه، چندین پروتکل ارتباطی برای اتصال یک کنترل پنل پمپ 3 فاز به یک PLC وجود دارد که هر کدام ویژگی ها، مزایا و کاربردهای خاص خود را دارند. به عنوان تامین کنندهکنترل پنل پمپ 3 فاز، من می توانم تخصص و پشتیبانی لازم را برای انتخاب پروتکل ارتباطی مناسب برای برنامه خاص خود به شما ارائه دهم. چه به دنبال یک راه حل ساده و مقرون به صرفه باشید یا یک پروتکل ارتباطی پرسرعت و قابل اعتماد، من می توانم به شما کمک کنم تا بهترین مناسب را برای سیستم پمپاژ خود پیدا کنید.

اگر علاقه مند به کسب اطلاعات بیشتر در مورد ما هستیدکنترل پنل پمپ 3 فازیاکنترلر پمپ 3 فازمحصولات، یا اگر در مورد پروتکل های ارتباطی مورد استفاده برای اتصال آنها به PLC سؤالی دارید، لطفاً با ما تماس بگیرید. ما مشتاقانه منتظر بحث در مورد نیازهای شما و ارائه یک راه حل سفارشی هستیم.

مراجع

• "مشخصات پروتکل Modbus"، سازمان مدباس.
• "Profibus - Fieldbus برای اتوماسیون کارخانه"، Profibus & Profinet International.
• «مشخصات شبکه اترنت/IP»، انجمن فروشنده دستگاه شبکه (ODVA) را باز کنید.
• "CANopen Communication Profile Specification," CAN in Automation (CiA).
