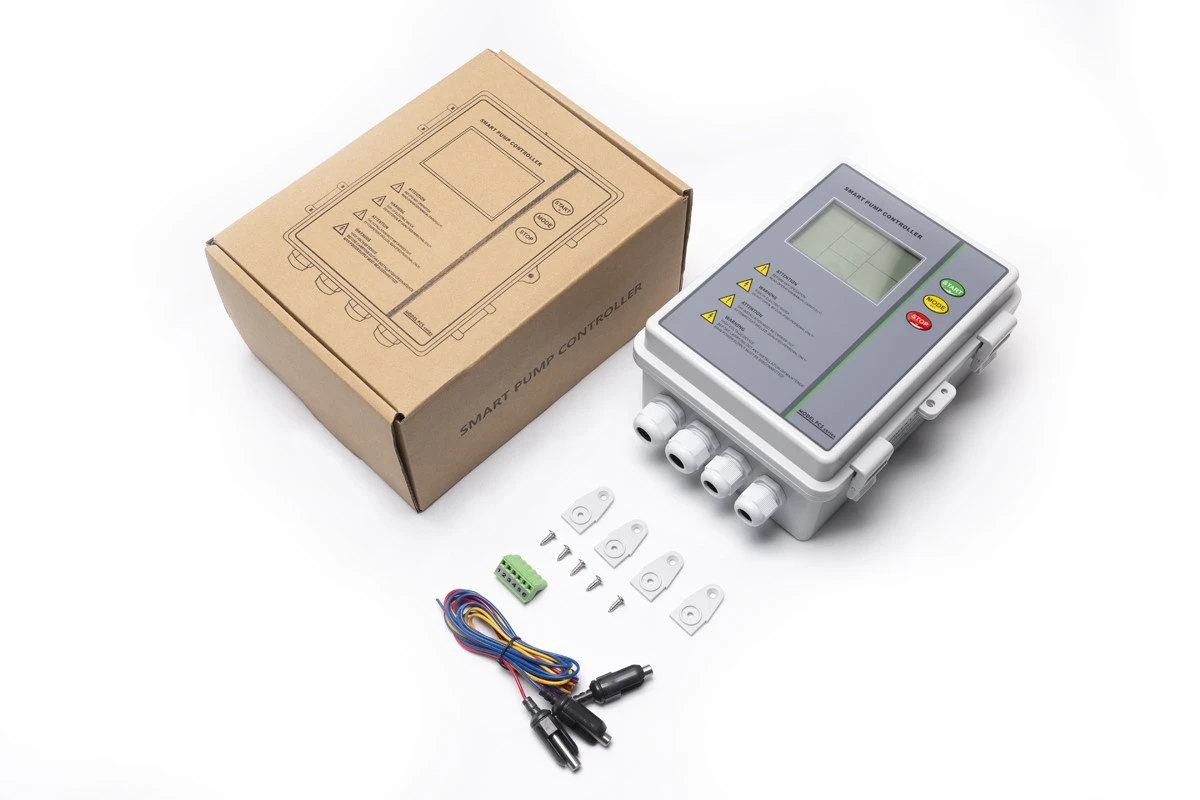

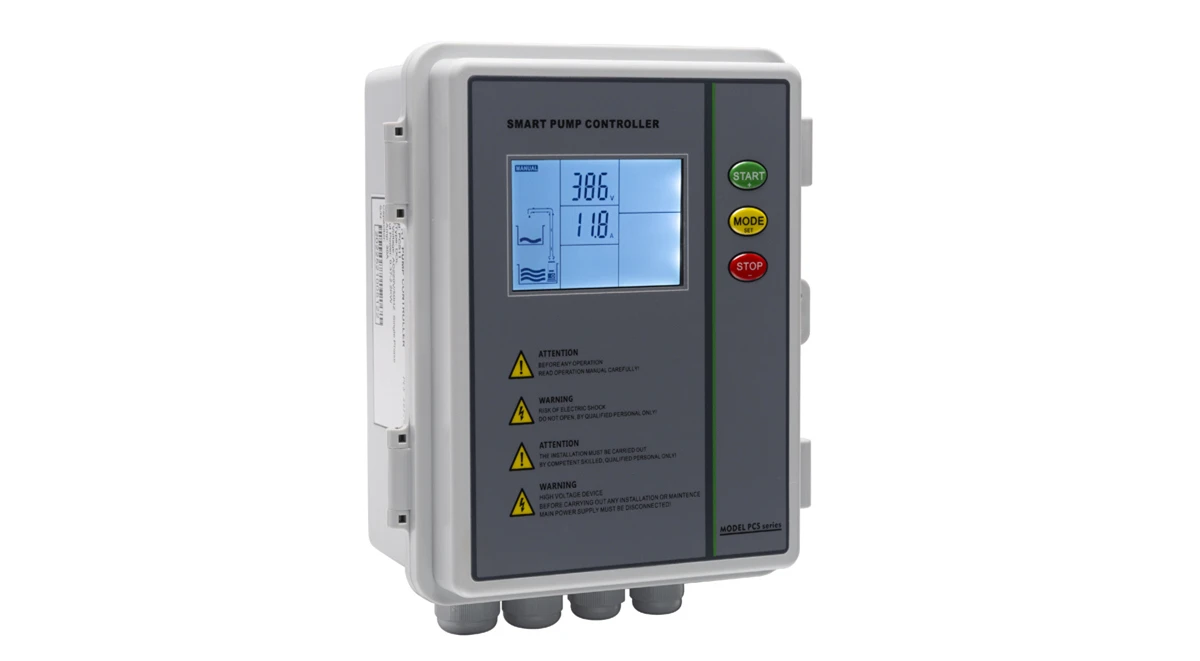

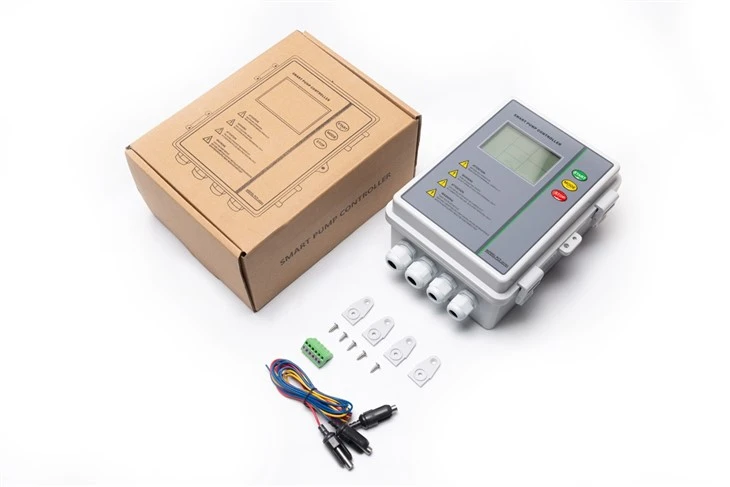

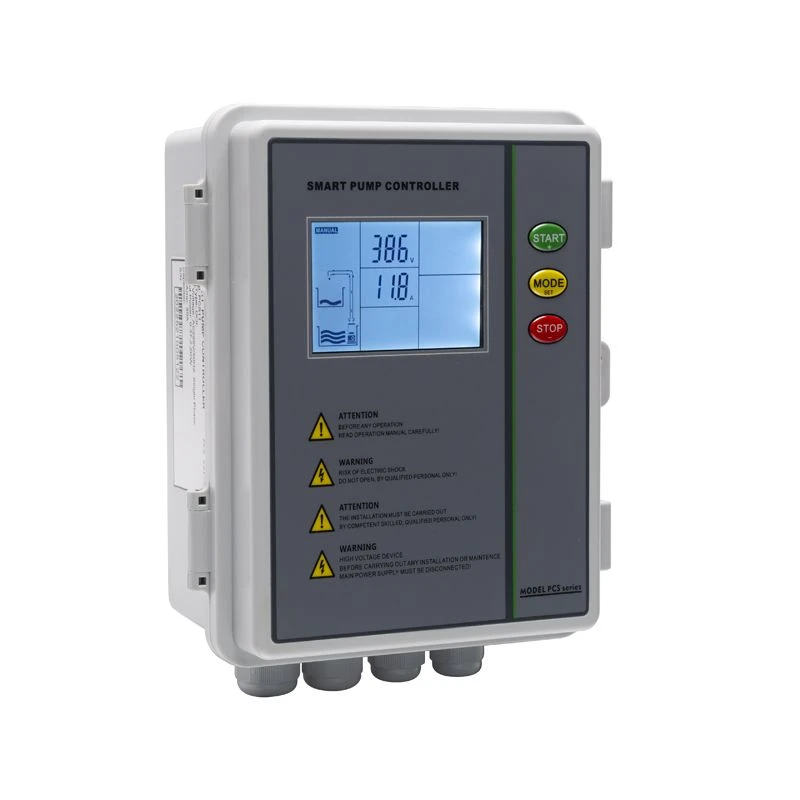

کنترلر پمپ 3 فاز
کنترلر پمپ 3 فاز PCS31، مناسب برای پمپ چاه عمیق، پمپ فاضلاب، بوستر پمپ و سایر انواع پمپ آب.
- تحویل سریع
- تضمین کیفیت
- خدمات مشتریان 24/7
معرفی محصول
کنترل کننده پمپ سه فاز PCS31 برای پمپ های تقویت کننده، پمپ های فاضلاب، پمپ های چاه عمیق و سایر انواع پمپ آب مناسب است.
ایده اصلی کار کنترلر دستیابی به حفاظت و کنترل خودکار با استفاده از یک مدار مجتمع با عملکرد ترکیب برنامه به عنوان سیگنال خروجی چشمی سنسور است.
یک تراشه با ظرفیت بالا توسط کنترل کننده پمپ سه فاز استفاده می شود که امکان به روز رسانی برنامه را فراهم می کند.
تحت شرایط عملیاتی معمولی، جریان پمپ دقیقاً توسط مکانیزم تنظیم پارامتر تک کلیدی داخلی ما ثبت می شود. شناسایی حفاظت در برابر چرخش خشک، اضافه بار و توقف پمپ با اندازه گیری جریان در شرایط مختلف امکان پذیر است.
بر خلاف سایر کنترلرهای موجود در بازار، PCS31 حفاظت از برگشت فاز را ارائه می دهد. با این حفاظت، هر پمپی که در حال کار است، متوجه می شود که چه زمانی فاز باز رخ می دهد.
استفاده های اولیه سنتی از تعویض سوئیچ دیپ
1. آب از مخزن بالا به مخزن پایین منتقل می شود.
2. تقویت کننده پمپ گمانه.
3. تخلیه سامپ.
هنگامی که از آن برای انتقال آب استفاده می شود، ویژگی های خاصی اعمال می شود.
هنگامی که یک پروب سطح متصل می شود، سیستم پر کردن آب به طور خودکار فعال می شود.
سناریوی زیر را در نظر بگیرید: منبع آب پایین دارای مخزن بالایی است که خالی است. طبق منطق عملیاتی استاندارد، مخزن پایینی نمی تواند آب را تا زمانی که سطح مایع به پروب سوم برسد پمپاژ کند. اگر برق خاموش شود و دوباره روشن شود، کنترلکننده فقط تعیین میکند که آیا آب در پروب دوم وجود دارد یا خیر، نه اینکه تعیین کند آیا به پروب سوم رسیده است یا خیر. پس از چرخه اولیه به منطق عملکرد معمولی خود باز خواهد گشت.
تنظیم پارامتر اصلی:
|
پارامتر |
شرح |
دامنه |
مقدار پیش فرض |
|
001 |
آمپرهای تریپ حفاظت در برابر جریان خشک. |
0.0 A |
|
|
002 |
آمپرهای تریپ حفاظت از اضافه بار. |
26 A (0.37-2.2KW،0.75-7.5kW) 52 A (11-15 کیلووات) |
|
|
003 |
آمپرهای تریپ حفاظت استال. |
33 A (٪ 7b٪ 7b1٪ 7d٪ 7d٪ 7b٪ 7b2٪ 7d٪ 7d. 5kW) 66 A (٪ 7b٪ 7b5٪ 7d٪ 7dkW) |
|
|
004 |
ولتاژ قطع حفاظت تحت ولتاژ. |
175 ولت (تک فاز) 300 ولت (سه فاز) |
|
|
005 |
ولتاژ قطع حفاظت از بیش از ولتاژ. |
253 ولت (تک فاز) 439 ولت (سه فاز) |
|
|
006 |
زمان پاسخگویی سفر حفاظت از اجرای خشک |
0 - 254 ثانیه |
6 ثانیه |
|
007 |
زمان بازیابی محافظت از اجرای خشک |
0 – ۲۵۴ دقیقه |
5 دقیقه |
|
008 |
عملکرد تایمر در صورت کار با برنامه ها |
00 – 01 |
00 (نه) [01 بله] |
|
009 |
زمان کارکرد پمپ |
0 – ۲۵۴ دقیقه |
5 دقیقه (فقط در صورت فعال بودن 008 یا دیپ سوئیچ در موقعیت 10) |
|
010 |
زمان توقف پمپ |
0 – ۲۵۴ دقیقه |
5 دقیقه (فقط در صورت فعال بودن 008 یا دیپ سوئیچ در موقعیت 10) |
|
011 |
تایمر توقف پمپ در حالت دستی. |
0 – ۲۵۴ دقیقه |
0 دقیقه (0=غیرفعال) |
|
012 |
عملکرد قفل عملکرد LCD و دکمه. |
00 - 01 |
00 (قفل نشده) [01 قفل شده] |
|
|
|||
|
013 |
حفاظت فاز باز و معکوس فاز. [00 (فاز باز و معکوس فاز خاموش)] [01 (فاز باز خاموش، فاز معکوس روشن)] [02 (فاز باز روشن، فاز معکوس خاموش)] [03 (فاز باز و معکوس فاز روشن)] |
00 - 03 |
03 (پارامتر 013 فقط برای سه فاز موجود است) پس از تنظیم، لطفاً آن را خاموش کنید تا در دسترس قرار گیرد. |
|
پارامترهای زیر فقط برای قابل مشاهده هستندکنترل حرارتی هنگام ارتباط باPT 100 Tاو ماژول توسعه مجهز است. |
|||
|
014 |
دمای شروع پمپ پمپ زیر دمای تنظیم شده شروع به کار می کند. |
0 - 100 درجه |
35 درجه |
|
015 |
دمای توقف پمپ پمپ بالاتر از دمای تنظیم شده متوقف می شود. |
0 - 100 درجه |
45 درجه |
ویژگی های دیگر
1. چندین کاربرد برای گزینه ها با استفاده از تنظیم پارامتر و سوئیچ های شیب.
2. حفاظت در برابر فاز باز، معکوس فاز، اضافه بار، ولتاژ کم، پمپ های متوقف شده، در حال اجرا خشک، و اضافه ولتاژ.
3. گزینه های مختلف مسکن کوچک IP 65
4. یک دکمه جداگانه برای کالیبره کردن پارامترها.
5. وضعیت کارکرد پمپ روی LCD نشان داده می شود.
6. تأیید زمان اجرای تجمعی پمپ
7. پنج خطای آخر را پمپ کرده و بررسی کنید.
8. پمپ را می توان به طور خودکار در حالت Manual با تنظیم تایمر متوقف کرد.
9. نرم افزار را می توان تغییر داد تا نیازهای خاص سایت را برآورده کند.
10. محدوده ولتاژ کاری: 0.75-4 kw، 5.5-7.5 kw، 11-15 kw
11. ولتاژ قابل دستیابی بین 280 تا 460 ولت.
