چگونه می توان سنسور جریان را برای کنترلر پمپ نصب کرد؟

سلام! من به عنوان یک تأمین کننده کنترل کننده پمپ ، اغلب در مورد نحوه نصب سنسور جریان برای یک کنترلر پمپ سؤال می شود. این یک گام مهم است که می تواند تا حد زیادی بر عملکرد و کارآیی سیستم پمپ شما تأثیر بگذارد. بنابراین ، بیایید به درستی شیرجه بزنیم و قدم به قدم روند را طی کنیم.

چرا برای کنترلر پمپ خود به سنسور جریان نیاز دارید

قبل از شروع کار ، بیایید به سرعت در مورد اینکه چرا در وهله اول به یک سنسور جریان نیاز دارید صحبت کنیم. یک سنسور جریان سرعت جریان سیال را از طریق یک لوله اندازه گیری می کند. هنگامی که با یک کنترلر پمپ جفت می شود ، امکان کنترل دقیق تری از پمپ را فراهم می کند. به عنوان مثال ، می توانید بر اساس یک جریان خاص ، پمپ را روشن یا خاموش کنید ، که به جلوگیری از پمپاژ بیش از حد یا زیر پمپاژ کمک می کند. این نه تنها باعث صرفه جویی در انرژی می شود بلکه طول عمر پمپ شما را نیز افزایش می دهد.

ابزار و موادی که به آن نیاز دارید

اولین چیزها ابتدا ، تمام ابزارها و مواد لازم را جمع آوری کنید. در اینجا لیستی از مواردی که معمولاً به آن نیاز دارید آورده شده است:

• یک سنسور جریان که با کنترلر پمپ شما سازگار است. حتماً مشخصات سنسور و کنترلر را بررسی کنید تا اطمینان حاصل شود که آنها به خوبی با هم کار می کنند.
• آچارهای اندازه مناسب برای قرار دادن سنسور در خط لوله.
• نوار درزگیر برای جلوگیری از هرگونه نشت در نقاط اتصال.
• سیم های الکتریکی برای اتصال سنسور جریان به کنترلر پمپ.
• مولتی متر برای آزمایش اتصالات الکتریکی و اطمینان از همه چیز همانطور که باید کار می کند.

مرحله 1: مکان مناسب را انتخاب کنید

محل سنسور جریان در خط لوله بسیار مهم است. شما می خواهید آن را در یک بخش مستقیم از لوله ، به دور از هر آرنج ، دریچه یا اتصالات قرار دهید. این امر به این دلیل است که این مؤلفه ها می توانند باعث ایجاد تلاطم در جریان سیال شوند که می تواند منجر به خوانش نادرست از سنسور شود.

یک قانون خوب این است که حداقل 10 قطر لوله لوله مستقیم در بالادست و 5 قطر لوله در پایین دست سنسور داشته باشد. این اجازه می دهد تا جریان سیال قبل از رسیدن به سنسور تثبیت شود و بعد از ترک سنسور.

مرحله 2: پمپ را خاموش کرده و خط لوله را جدا کنید

ایمنی اول! قبل از شروع نصب سنسور جریان ، پمپ را خاموش کرده و هر دریچه ای را که بخش خط لوله را که در آن کار می کنید جدا کنید. این امر مانع از جریان هرگونه مایعات از طریق لوله در هنگام نصب می شود و خطر نشت و صدمات احتمالی را کاهش می دهد.

مرحله 3: خط لوله را آماده کنید

پس از جدا شدن خط لوله ، باید آن را برای نصب سنسور جریان آماده کنید. برای حذف بخشی از لوله که در آن سنسور نصب می شود ، از آچار استفاده کنید. اطمینان حاصل کنید که انتهای لوله تمیز و عاری از هرگونه زباله یا آبرین است. برای صاف کردن لبه ها در صورت لزوم می توانید از یک فایل یا کاغذ ماسه استفاده کنید.

نخ های لوله را با نوار درزگیر بپیچید. این کار هنگام نصب سنسور جریان ، یک مهر و موم محکم ایجاد می کند و از هرگونه نشت جلوگیری می کند.

مرحله 4: سنسور جریان را نصب کنید

اکنون وقت آن رسیده است که سنسور جریان را نصب کنید. سنسور را با دقت در خط لوله قرار داده و آن را با انتهای لوله تراز کنید. برای محکم کردن اتصالات در هر دو طرف سنسور از آچار استفاده کنید. مطمئن شوید که بیش از حد تمام نشود - زیرا این می تواند به سنسور یا لوله آسیب برساند.

در حالی که محکم می شوید ، بررسی کنید که سنسور به درستی تراز شده است و هیچ شکافی بین سنسور و لوله وجود ندارد. اگر متوجه شکافی شده اید ، ممکن است نیاز به تنظیم موقعیت سنسور داشته باشید یا نوار سیلانت بیشتری اضافه کنید.

مرحله 5: سیم های الکتریکی را وصل کنید

بعد از نصب سنسور جریان در خط لوله ، وقت آن است که سیم های الکتریکی را وصل کنید. به نمودار سیم کشی ارائه شده با سنسور جریان و کنترلر پمپ خود مراجعه کنید. معمولاً پایانه های خاصی برای منبع تغذیه ، خروجی سیگنال و زمین وجود خواهد داشت.

انتهای سیم ها را نوار کرده و آنها را به پایانه های مناسب وصل کنید. اطمینان حاصل کنید که اتصالات ایمن است و سیم های سست وجود ندارد. شما می توانید از یک مولتی متر برای آزمایش تداوم اتصالات و اطمینان از وجود مدار کوتاه استفاده کنید.

مرحله ششم: نصب را آزمایش کنید

پس از برقراری تمام اتصالات ، وقت آن است که نصب را آزمایش کنید. ابتدا دریچه ها را به آرامی باز کنید تا مایعات از طریق خط لوله جریان یابد. هرگونه نشت اطراف سنسور جریان و اتصالات آن را بررسی کنید. اگر متوجه نشت شده اید ، اتصالات را محکم کنید یا در صورت لزوم نوار سیلانت بیشتری را اضافه کنید.

در مرحله بعد ، روی کنترلر پمپ برق داشته باشید و قرائت های موجود در صفحه کنترلر را بررسی کنید. خوانش ها باید با سرعت جریان واقعی در خط لوله مطابقت داشته باشند. اگر خوانش ها خاموش به نظر می رسد یا به هیچ وجه خوانش وجود ندارد ، دو برابر - اتصالات الکتریکی و نصب سنسور را بررسی کنید.

مرحله 7: کالیبراسیون (در صورت لزوم)

برخی از سنسورهای جریان ممکن است برای اطمینان از خواندن دقیق به کالیبراسیون نیاز داشته باشند. برای فرآیند کالیبراسیون به دستورالعمل های سازنده مراجعه کنید. معمولاً شامل تنظیم تنظیمات خاص بر روی سنسور یا کنترلر پمپ بر اساس سرعت جریان شناخته شده است.

کالیبراسیون یک گام مهم است ، به خصوص اگر به کنترل دقیق پمپ بر اساس سرعت جریان نیاز دارید. این ممکن است چند تلاش برای تهیه درست خواندن ها انجام شود ، اما ارزش این تلاش را در دراز مدت دارد.

انواع کنترل کننده های پمپ

به عنوان یک تأمین کننده کنترل کننده پمپ ، ما انواع کنترل کننده های پمپ را متناسب با نیازهای مختلف ارائه می دهیم. به عنوان مثال ، ماجعبه کنترل پمپ هوشمند دوبلکس، که برای سیستمهایی که به عملکرد دو پمپ نیاز دارند بسیار عالی است. این کنترل هوشمند را فراهم می کند و می تواند به طور خودکار بین پمپ ها بر اساس تقاضا جابجا شود.

اگر فقط نیاز به کنترل یک پمپ واحد دارید ، ماجعبه کنترل و محافظت از پمپ تکیک گزینه عالی است این نه تنها پمپ را کنترل می کند بلکه در برابر بیش از حد - جریان ، بیش از ولتاژ و سایر موارد بالقوه نیز محافظت می کند.

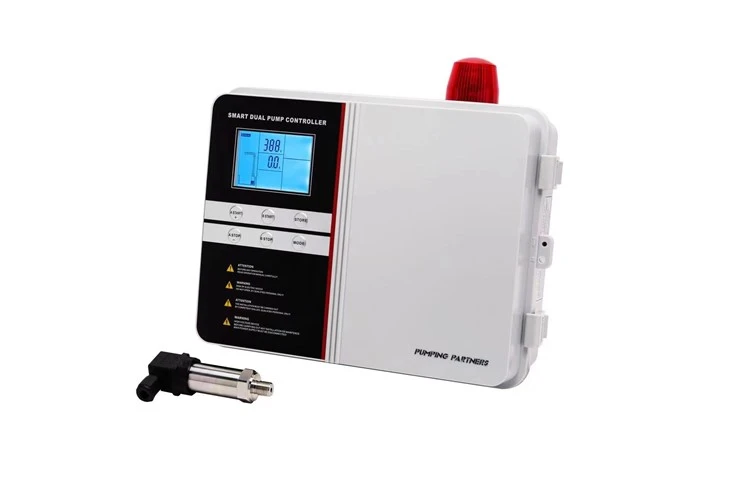

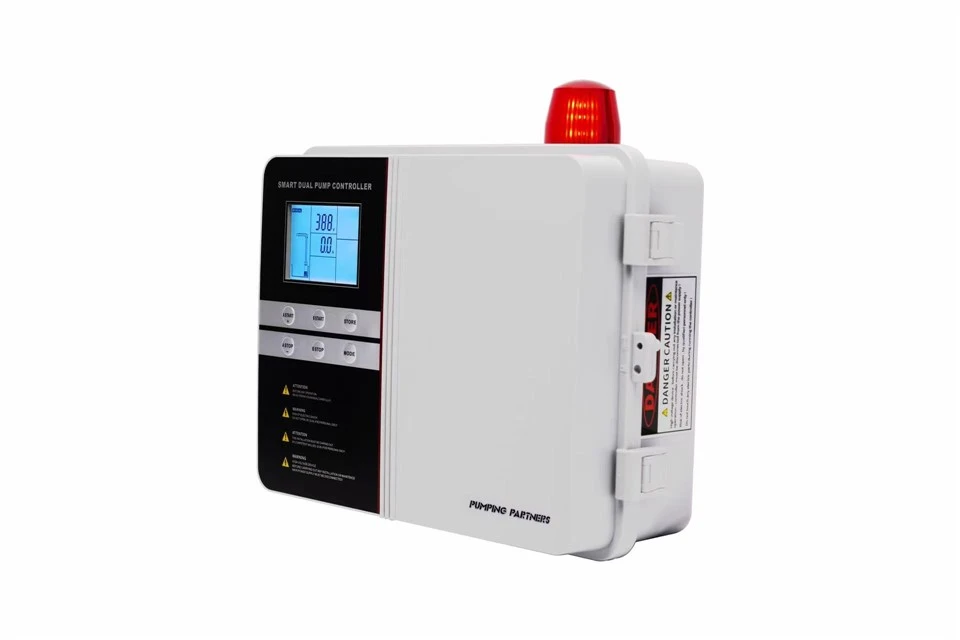

برای سیستم های پیچیده تر ، ما نیزسیستم کنترل پمپ دوبلکسبشر این سیستم ویژگی های پیشرفته ای را ارائه می دهد و می تواند برای برآورده کردن نیازهای خاص سفارشی شود.

پایان

نصب سنسور جریان برای یک کنترلر پمپ ممکن است مانند یک کار دلهره آور به نظر برسد ، اما اگر این مراحل را با دقت دنبال کنید ، می توانید این کار را با موفقیت انجام دهید. به یاد داشته باشید ، نکته اصلی انتخاب مکان مناسب ، اطمینان از نصب مناسب و اتصالات الکتریکی و آزمایش کامل سیستم است.

اگر سؤالی دارید یا به کنترل پمپ یا نصب سنسور جریان خود نیاز به کمک بیشتری دارید ، در دستیابی به آن دریغ نکنید. ما اینجا هستیم تا به شما کمک کنیم تا از سیستم پمپ خود بیشترین استفاده را کنید. این که آیا شما به دنبال یک کنترلر پمپ جدید هستید یا به مشاوره در مورد نصب نیاز دارید ، ما فقط یک پیام دور هستیم. برای شروع بحث تهیه و یافتن بهترین راه حل برای نیازهای خود با ما تماس بگیرید.

منابع

• کتابچه راهنمای تولید کننده برای سنسورهای جریان و کنترل کننده های پمپ.
• استانداردهای صنعت برای نصب خط لوله و اندازه گیری جریان سیال.
